Le drainage, condition de tenue d'un ouvrage de soutènement
L'eau qui s'infiltre derrière un mur de soutènement exerce une poussée qui s'ajoute à celle de la terre elle-même. Sans évacuation organisée, cette poussée s'accumule au fil des saisons. Le drainage se calcule avec l'ouvrage, jamais comme une réparation ajoutée après coup.
- Drain agricole posé en pied, avec pente d'écoulement calculée
- Géotextile filtrant pour éviter le colmatage du drain
- Barbacanes traversantes sur un mur maçonné
- Remblai drainant en matériau granulaire derrière l'ouvrage
Pourquoi l'eau menace un mur qui ne l'évacue pas
La terre placée derrière un ouvrage de soutènement retient l'eau de pluie et de ruissellement comme une éponge. Sans point de sortie, cette eau sature le remblai, alourdit la masse à retenir et exerce une pression hydrostatique supplémentaire directement sur la paroi, un phénomène qui s'aggrave à chaque épisode pluvieux prolongé.

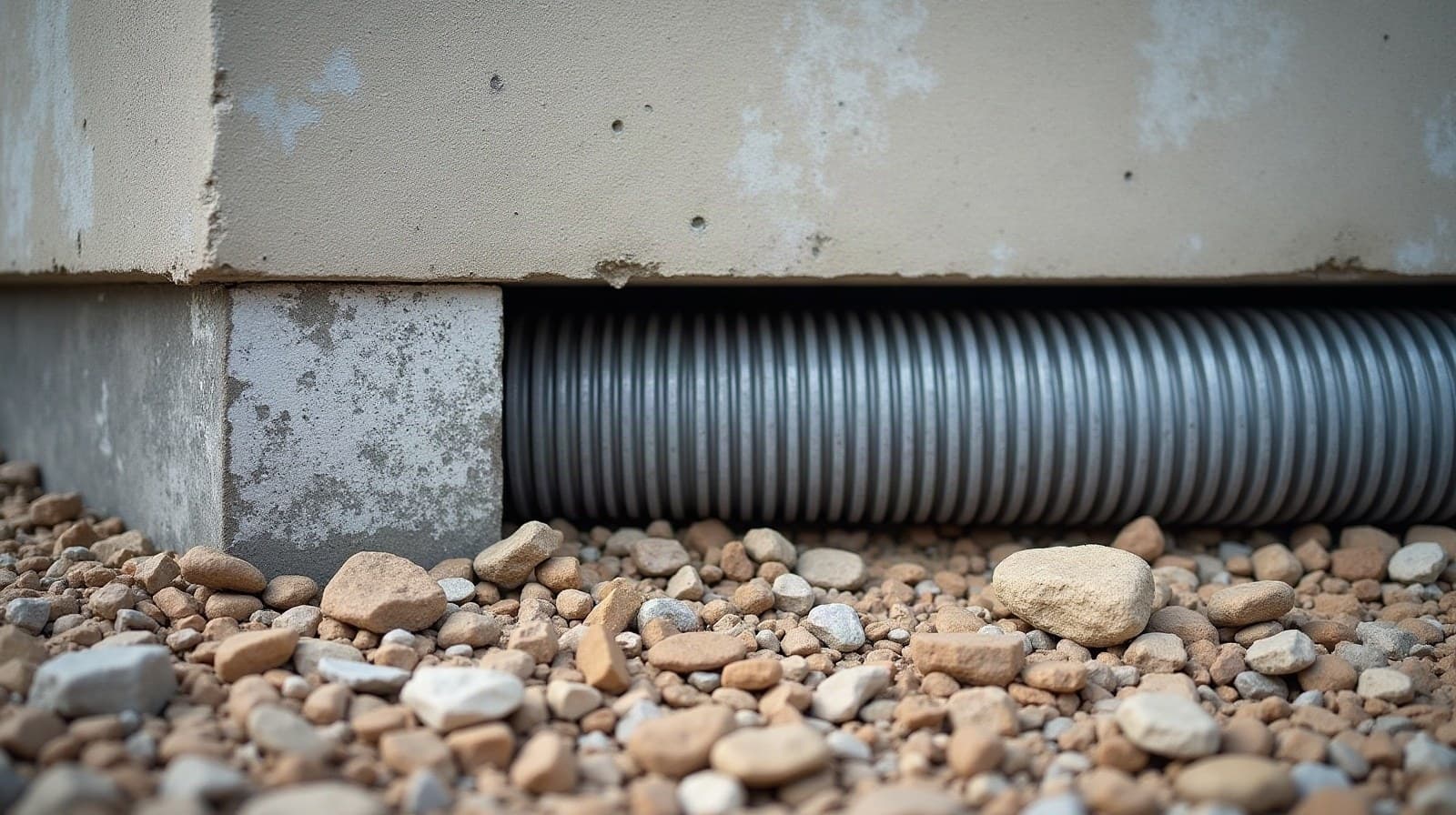

Le principe du drain en pied d'ouvrage
Un drain agricole perforé, enrobé de matériau filtrant et enveloppé de géotextile, est posé en pied de mur avec une pente d'écoulement continue vers un point de rejet. Le géotextile empêche les fines particules de terre de colmater le drain avec le temps, condition de son efficacité durable.

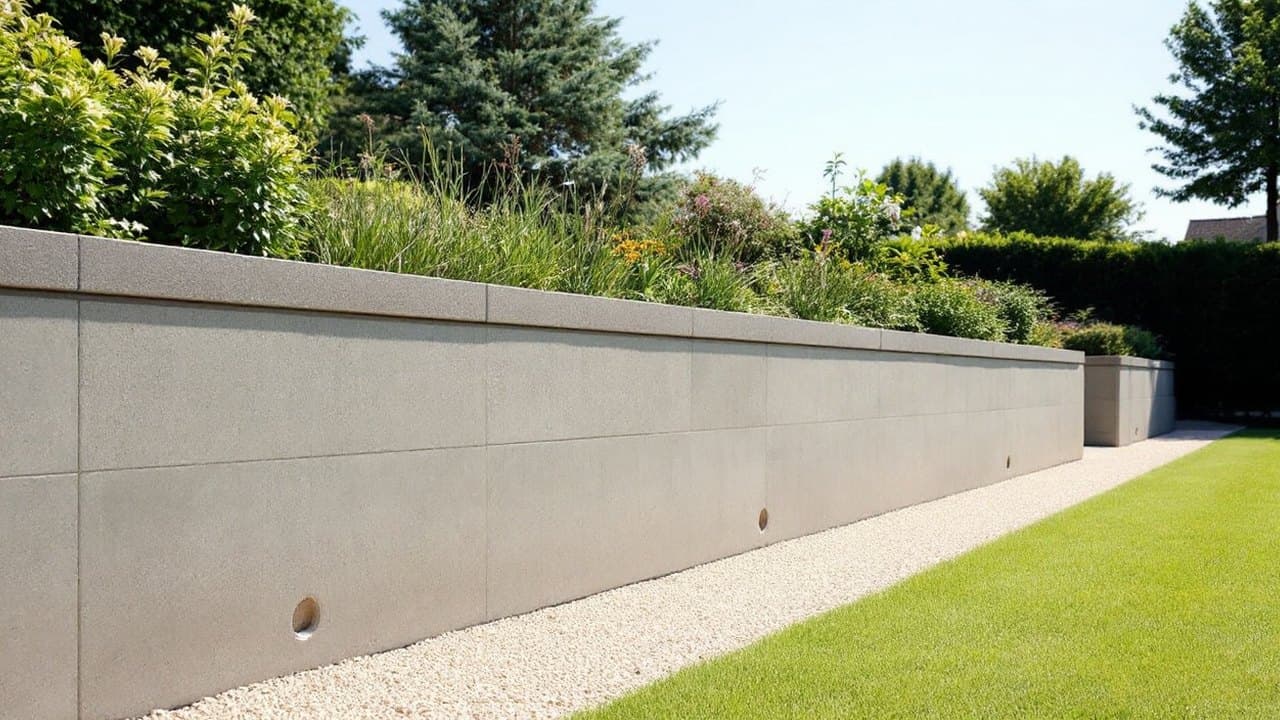

Le rôle complémentaire des barbacanes
Sur un mur maçonné, des ouvertures traversantes, les barbacanes, permettent à l'eau qui n'aurait pas rejoint le drain de s'évacuer directement à travers la paroi plutôt que de s'accumuler derrière elle. Elles se positionnent en fonction de la hauteur et de la longueur de l'ouvrage.
Le remblai drainant, une couche pensée dès le terrassement
Le matériau placé immédiatement derrière l'ouvrage n'est pas la terre du terrain elle-même mais un matériau granulaire qui laisse circuler l'eau vers le drain sans la retenir. Cette couche se met en place au moment du remblaiement, pas après.
